Цифровые инструменты для маркшейдеров: сравнение традиционной съёмки, БПЛА и LiDAR для открытых горных работ

Маркшейдерия является пространственной основой всех инженерных процессов на горнодобывающем предприятии. Каждое решение — от планирования горных работ до производственной отчётности — зависит от точных данных о геометрии горных выработок. Где проходит граница рудного тела? Насколько фактическое положение борта карьера соответствует проекту? Какой объём горной массы был отработан в текущем месяце и соответствует ли он плану? Ответы на все эти вопросы основаны на маркшейдерских данных.

Стоимость ошибок в маркшейдерских измерениях может быть весьма значительной. Карьер среднего масштаба с расхождением в оценке объёма складов руды всего на 10 000 тонн может ежегодно сталкиваться с отклонениями в учёте на сумму 60–70 тыс. долларов США. После внедрения более точных методов измерений многие предприятия обнаруживают дополнительно более 100 тыс. долларов в материале, который ранее не учитывался. Необнаруженное отклонение фактического положения борта карьера от проектного может привести к геотехническим рискам, а недостаточный контроль границ лицензии — к проблемам с регулирующими органами.

Исторически маркшейдерские работы выполнялись периодически: специалисты выезжали на объект раз в месяц, собирали измерения вручную и через несколько дней после обработки предоставляли планы. Сегодня горнодобывающим предприятиям требуется практически оперативное понимание ситуации — не по данным прошлого месяца, а по состоянию на прошлую неделю или даже вчерашний день. Именно потребность в более быстром получении данных стала главным драйвером цифровизации маркшейдерии.

В этой статье рассматриваются три ключевых метода получения пространственных данных — традиционная геодезическая съёмка, фотограмметрия с использованием БПЛА и лазерное сканирование LiDAR. Мы сравним их преимущества и ограничения для открытых горных работ, а также покажем, как модуль маркшейдерии K-MINE объединяет данные из всех источников в единой горнотехнической среде.

Традиционные методы маркшейдерской съёмки: надёжность с определёнными ограничениями

Тахеометры и GNSS-съёмка по-прежнему остаются основой маркшейдерской практики. Современный тахеометр обеспечивает точность ±2–5 мм, а RTK GNSS обычно позволяет достигать точности ±10–20 мм по плану и высоте. Эти методы хорошо изучены, легко контролируются и требуют минимальной постобработки.

Для выноса проектов в натуру, создания опорных сетей, позиционирования взрывных скважин и построения геодезического обоснования полноценной альтернативы тахеометрам и GNSS-системам до сих пор не существует.

Однако традиционные методы имеют ряд ограничений, которые становятся всё более заметными по мере роста масштабов карьеров и повышения требований к частоте съёмок.

Съёмка карьера площадью 1–2 км² может занимать несколько смен, при этом плотность измерений остаётся сравнительно низкой. Поскольку маркшейдеры физически не могут измерить каждый квадратный метр поверхности, между точками приходится выполнять интерполяцию, что неизбежно вносит погрешности в расчёты объёмов. На сложном рельефе такие ошибки могут накапливаться и приводить к существенным расхождениям.

Дополнительным фактором является безопасность. Наземная съёмка требует присутствия персонала в действующих рабочих зонах, включая рабочие уступы, верхние бровки бортов, зоны бурения и погрузки. Это нередко создаёт производственные ограничения и может требовать временной остановки отдельных операций.

Кроме того, ежемесячное обновление цифровых моделей рельефа, которое до сих пор применяется на многих небольших предприятиях, уже не соответствует современным требованиям производственного учёта и геотехнического мониторинга.

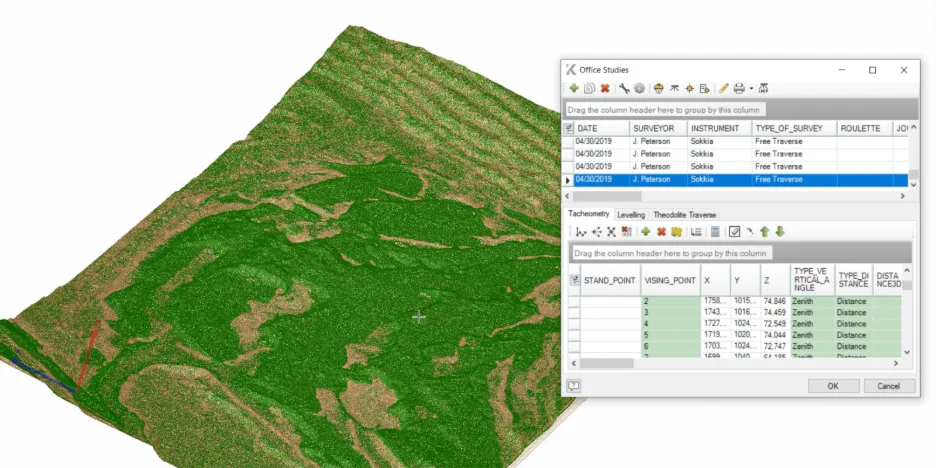

В K-MINE данные тахеометрической и GNSS-съёмки обрабатываются в модуле Office Studies. Централизованная база данных обеспечивает полную прослеживаемость измерений, сохраняя сведения об операторе, приборе, дате и методике получения каждой точки.

K-MINE поддерживает прямой импорт данных из оборудования Leica, Sokkia, Trimble, Topcon и Nikon без промежуточных конвертаций. Также поддерживаются форматы CSV и TXT с пользовательской структурой полей.

Например, после съёмки трёх свободных станций тахеометром Leica инженер может напрямую импортировать файл GSI в Office Studies. K-MINE автоматически распознаёт структуру файла, вычисляет координаты съёмочных точек и сохраняет результаты вместе с метаданными прибора и оператора. После этого точки сразу доступны для обновления цифровой модели рельефа и построения поверхностей.

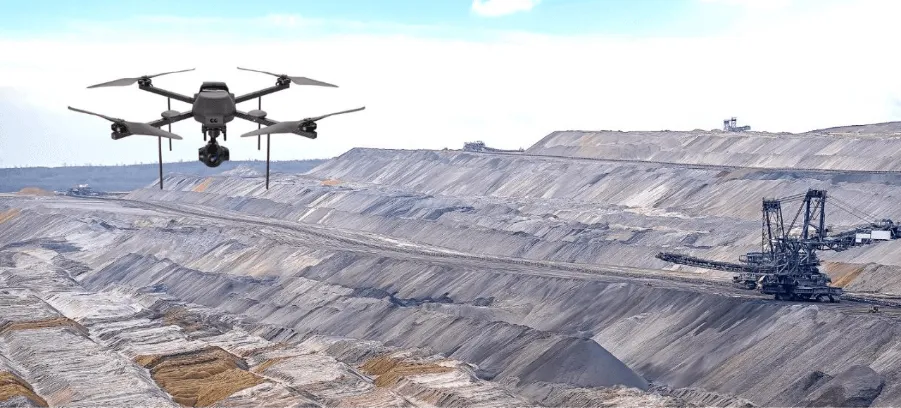

Съёмка с помощью БПЛА: полный охват карьера за один полёт

Беспилотные летательные аппараты (БПЛА) кардинально изменили подход к маркшейдерским работам, значительно повысив скорость и эффективность получения данных.

Мультикоптер или беспилотник самолётного типа способен выполнить полностью автономный полёт за 1–2 часа, получив серию перекрывающихся изображений высокого разрешения на площади в несколько квадратных километров. С использованием технологии Structure-from-Motion (SfM) изображения преобразуются в плотные облака точек, ортофотопланы и цифровые модели рельефа (DTM).

Практический опыт и многочисленные исследования подтверждают, что правильно спланированная съёмка БПЛА обеспечивает точность, достаточную для большинства горных задач, при существенном сокращении времени полевых работ и затрат.

Типичная точность фотограмметрии с БПЛА составляет ±30–50 мм. При использовании RTK/PPK-позиционирования и наземных опорных точек (GCP) можно добиться значений, близких к нижней границе этого диапазона.

Для расчёта объёмов, контроля складов и оперативного мониторинга горных работ такой точности более чем достаточно.

Если стоимость традиционной съёмки обычно составляет около 500–1500 долларов США за гектар, то съёмка БПЛА обходится примерно в 150–300 долларов США за гектар, сокращая трудозатраты на 60–80 %. При этом частота съёмок зачастую увеличивается в четыре–пять раз без роста общих затрат.

K-MINE импортирует облака точек, полученные в Agisoft Metashape, Pix4D, DJI Terra и других подобных системах, с помощью функции Import Point Cloud.

Поддерживаются форматы: LAS, LAZ, CSV, TXT, XYZ.

Облака точек отображаются непосредственно в 3D-среде K-MINE с использованием настраиваемых уровней детализации (LOD), что позволяет эффективно работать с наборами данных, содержащими сотни миллионов точек.

Рекомендуемая плотность данных:

• 5–20 точек/м² для расчёта объёмов;
• 50–100+ точек/м² для геотехнического анализа.

Поскольку фотограмметрия основана на сопоставлении изображений, шумы могут появляться по границам полёта, в затенённых областях и на поверхностях с низкой текстурой.

Для очистки данных K-MINE предлагает два специализированных инструмента.

Statistical Outlier Removal (SOR)

Инструмент SOR анализирует среднее расстояние между каждой точкой и её соседями, автоматически выявляя статистические выбросы. Вместо удаления точки скрываются, что делает обработку полностью обратимой.

Noise Filtering

Инструмент Noise Filtering обеспечивает более гибкий контроль и включает:

• поиск соседей по радиусу или количеству точек;
• относительные и абсолютные пороги отклонений;
• удаление изолированных точек.

После очистки данные могут быть экспортированы с помощью функции Save Visible Points с дополнительным прореживанием для уменьшения размера файлов при сохранении геометрической точности.

Построение поверхности

После очистки начинается генерация поверхности.

Функция Calculate Normals вычисляет нормали поверхности для каждой точки путём аппроксимации локальной плоскости методом наименьших квадратов.

Нормали необходимы для:

• корректной визуализации с затенением;
• построения поверхностей.

Функция Poisson Wireframe формирует замкнутую триангулированную модель на основе адаптивного октодерева. Обычно уровни реконструкции 10–12 обеспечивают оптимальный баланс между точностью и производительностью, а значения выше 13 используются для наиболее ответственных инженерных задач.

Полученная модель может напрямую применяться для расчёта объёмов и инженерного анализа.

Ограничения БПЛА

Несмотря на все преимущества, съёмка с БПЛА остаётся зависимой от погодных условий.

На качество данных могут негативно влиять:

• густой туман;
• снегопад;
• сильный ветер;
• недостаточная освещённость.

Кроме того, фотограмметрия восстанавливает только видимые поверхности. Участки, скрытые тенями, крутыми откосами или оборудованием, могут содержать пробелы или повышенный уровень шумов.

LiDAR: когда критичны точность и надёжность

LiDAR (Light Detection and Ranging) работает по принципиально иной технологии.

Вместо анализа изображений система излучает лазерные импульсы и определяет расстояние по времени их возврата. Благодаря этому результат практически не зависит от освещения, цвета поверхности и её текстуры.

Воздушные LiDAR-системы, устанавливаемые на беспилотники или вертолёты, обычно формируют облака точек плотностью от 50 до 500 точек/м² с точностью ±2–5 мм.

Наземные лазерные сканеры (TLS) обеспечивают ещё более детализированные измерения уступов, откосов и инфраструктурных объектов.

Повторные TLS-съёмки позволяют фиксировать смещения пород величиной всего 5–10 мм и своевременно выявлять признаки возможной потери устойчивости бортов.

LiDAR эффективно работает:

• ночью;
• в условиях запылённости;
• при слабом освещении.

Именно в таких условиях фотограмметрия обычно испытывает наибольшие трудности.

Хотя стоимость LiDAR-съёмки обычно составляет 400–800 долларов США за гектар, дополнительная точность и надёжность полностью оправдывают расходы для геотехнического мониторинга и высокоточных инженерных задач.

Классификация рельефа

Одной из важнейших стадий обработки LiDAR-данных является отделение поверхности земли от остальных объектов.

В K-MINE эта задача решается инструментом Terrain Filter на основе алгоритма Cloth Simulation Filter (CSF).

Алгоритм имитирует виртуальную ткань, накрывающую перевёрнутое облако точек. Точки, находящиеся близко к ткани, классифицируются как рельеф, остальные — как растительность, техника или сооружения.

Режим Steep Slope особенно полезен для карьеров, поскольку позволяет сохранять чёткую геометрию уступов и бортов.

Расширенный анализ

После классификации функция Calculate Normals позволяет анализировать локальные углы откосов и выявлять участки, отклоняющиеся от проектных параметров.

Функция Set Point Cloud Colour обеспечивает визуализацию по:

• отметке Z;
• интенсивности отражённого лазерного сигнала.

Отображение по интенсивности является уникальной особенностью LiDAR и часто предоставляет дополнительную полезную информацию.

Также в K-MINE реализован анализ Cloud-to-Cloud Distance, который рассчитывает отклонения между последовательными съёмками и отображает результаты в виде цветовых карт, выделяющих:

• зоны выемки;
• зоны намыва или отсыпки;
• стабильные участки.

Результаты могут напрямую использоваться в геотехнических расчётах и анализе устойчивости бортов.

Выбор оптимального метода съёмки

Универсального метода маркшейдерской съёмки не существует. Каждая технология наиболее эффективна для определённых задач.

Большинство карьеров получают максимальный эффект при комбинированном использовании технологий:

• тахеометры и GNSS — для высокоточного контроля и выноса проектов;
• БПЛА — для регулярного обновления моделей рельефа и расчёта объёмов;
• LiDAR — для геотехнических исследований и сложных условий эксплуатации.

Ориентировочную частоту съёмок можно определить по формуле:

Допустимая ошибка объёма ÷ Средняя скорость отработки

Например, если карьер добывает 50 000 м³ в месяц, а допустимая ошибка составляет 5 000 м³, съёмку следует выполнять примерно каждые два дня.

Главное преимущество K-MINE заключается в том, что все маркшейдерские данные — независимо от того, получены ли они в форматах LAS, LAZ, CSV, DXF, DWG либо из оборудования Leica, Sokkia, Trimble, Topcon или Nikon — обрабатываются в единой интегрированной среде.

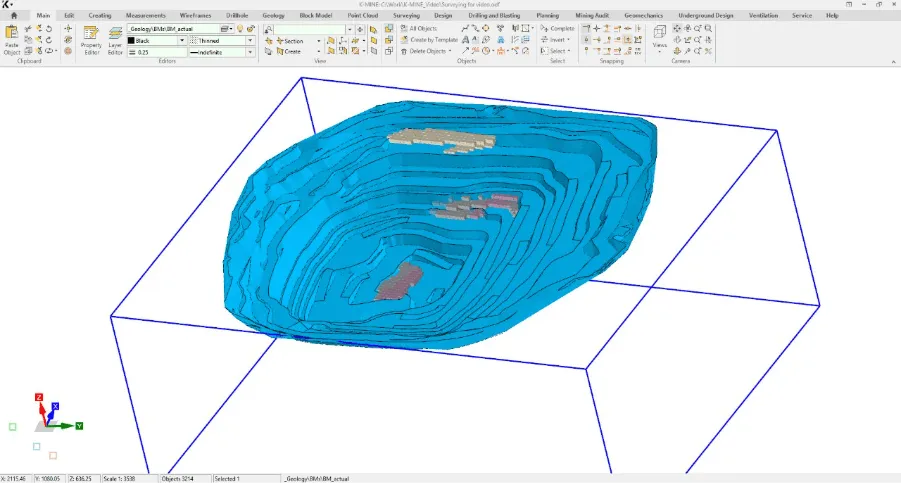

Расчёт объёмов и мониторинг

Именно при расчёте объёмов точность маркшейдерских данных наиболее напрямую влияет на финансовые показатели предприятия.

Крупные горнодобывающие предприятия ежегодно перемещают миллионы кубических метров горной массы. Даже ошибка в расчётах на уровне 1 % может привести к серьёзным расхождениям в отчётности.

В K-MINE реализованы три основных метода расчёта объёмов:

Surface-to-Surface

Сравнение двух триангулированных поверхностей с расчётом разностей отметок по всей модели.

Closed Solid

Расчёт объёма внутри замкнутых каркасных моделей и сеток, включая объекты, построенные методом Poisson.

Расчёт по блочной модели

Использование атрибутов блочной модели для расчётов с учётом содержания полезного компонента, плотности и других геологических параметров.

Для оперативного контроля K-MINE формирует цветовые карты отклонений между проектной и фактической поверхностями.

Они позволяют мгновенно выявлять:

• недоработку;
• переработку;
• отклонения положения бортов карьера.

Настраиваемые уведомления автоматически фиксируют критические отклонения от проектных параметров.

Маркшейдерские отчёты могут формироваться на основе встроенных шаблонов, а проектные координаты — включая взрывные скважины и пункты маркшейдерской сети — напрямую экспортируются в полевые GPS-устройства, что исключает ошибки ручного ввода.

Заключение

БПЛА и LiDAR не заменяют тахеометры — они расширяют возможности современной маркшейдерии.

Оптимальный выбор технологии зависит от целей проекта, требуемой точности, условий эксплуатации и экономических факторов.

Однако сбор данных — это лишь первый этап. Современным горнодобывающим предприятиям необходимо объединять информацию из различных источников, форматов и уровней точности в единой среде, поддерживающей геологическое моделирование, планирование горных работ, производственный контроль и отчётность.

Именно задача интеграции данных, а не их получения, сегодня стала главным узким местом цифровой маркшейдерии.

Компании, понимающие это, уже не ищут отдельные инструменты для решения локальных задач. Им необходима единая цифровая среда, в которой маркшейдерские данные бесшовно используются на всех этапах горного производства.

Именно здесь интегрированные платформы, такие как K-MINE, обеспечивают максимальную ценность.
