ПО для проектирования подземной шахты
Сети выработок. Уклоны. Проходка.
Проектируйте подземные горные выработки - от концептуальных схем до детальных планов проходки. Создавайте связные сети выработок, проектируйте уклоны и съезды с контролем уклона и кривизны, планируйте буровзрывные работы для проходческих забоев. Интегрируйте проекты с блочными моделями для оценки тоннажа, содержаний и разубоживания, рассчитывайте объёмы материалов крепления. Запросите демо, чтобы оценить рабочий процесс подземного проектирования в K-MINE.
Скачать презентацию Связные сети выработок
Создавайте сети выработок с логической связностью и контролем геометрии в соответствии со стандартами предприятия.
Уклоны и съезды
Задавайте трассы параметрически с ограничениями по уклону, кривизне и маршруту - геометрия обновляется при изменении параметров.
Оценка по блочной модели
Рассчитывайте тоннаж, содержания и разубоживание в объёмах проекта для обоснования плановых решений.
Расчёт крепления
Формируйте объёмы материалов и паспорта крепления для анкеров, сетки, торкретбетона и металлических арок.
Проектирование подземных горных выработок
Проектируйте тоннели, уклоны, стволы и другие выработки с использованием различных методов проходки. Модуль поддерживает разные системы разработки и адаптируется к геологическим условиям инструментами для штреков, квершлагов и восстающих. Задавайте профили поперечного сечения, применяйте геометрические ограничения и формируйте каркасы и тела для расчёта объёмов. Обеспечивайте соответствие проектов эксплуатационным требованиям - габаритам оборудования, геометрии откатки и доступу для вентиляции.
Автоматическое построение сетей выработок

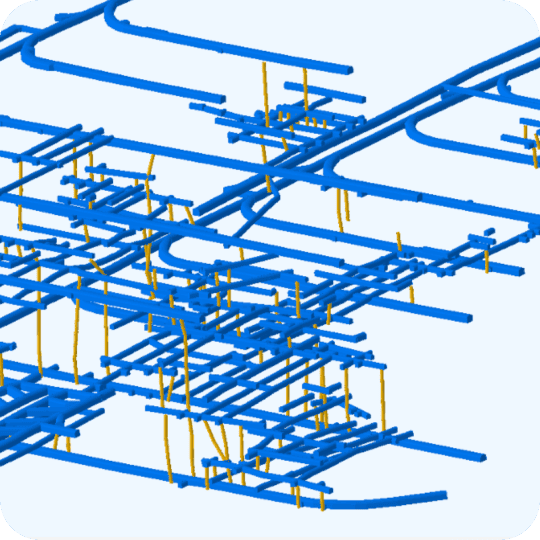

Формируйте подземные выработки как связную сеть с автоматическим контролем геометрии и связности. Используйте опорные точки - например, положение стволов - для определения связей между горизонтами и вскрывающими выработками. Задавайте геометрические и технологические ограничения с учётом требований оборудования и внутренних стандартов, чтобы полученная сеть могла использоваться в планировании, вентиляционном анализе и календарном планировании.
Проектирование уклонов и съездов
Проектируйте уклоны и съезды с явным контролем уклона, кривизны и трассировки. Формируйте геометрию из прямых участков, дуг и привязки к точкам для точной трассировки. Обновляйте весь съезд динамически при изменении уклона, радиуса или направления, чтобы быстро оценивать варианты в пределах допусков по откатке и габаритам оборудования.
Планирование проходческих БВР

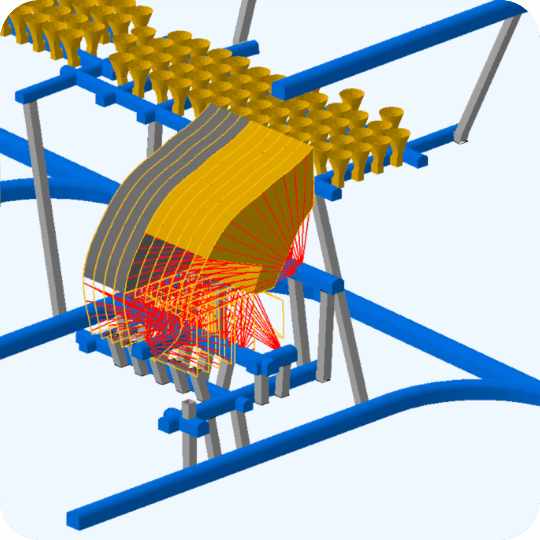

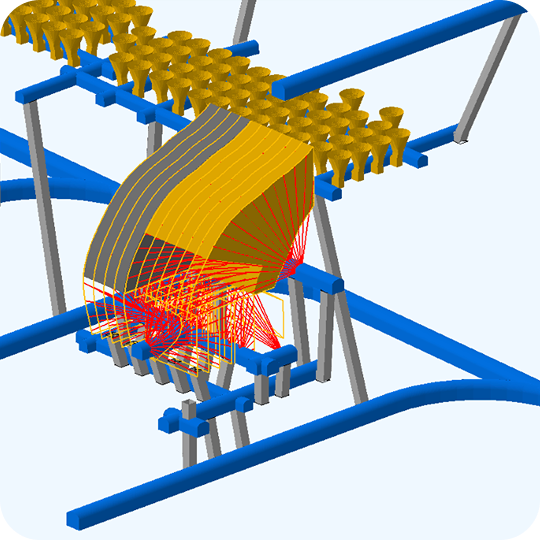

Планируйте схемы бурения для проходческих забоев, включая веерные и кольцевые конфигурации. Проектируйте веера скважин с контролем расположения, шага, углов и глубин для производственного бурения. Создавайте схемы для проходческих заходок и размещайте их непосредственно на забоях по поперечным сечениям. Корректируйте схемы при изменении геологии и геометрии выработки, сохраняя согласованность параметров для исполнения.
Интеграция с геологическими моделями

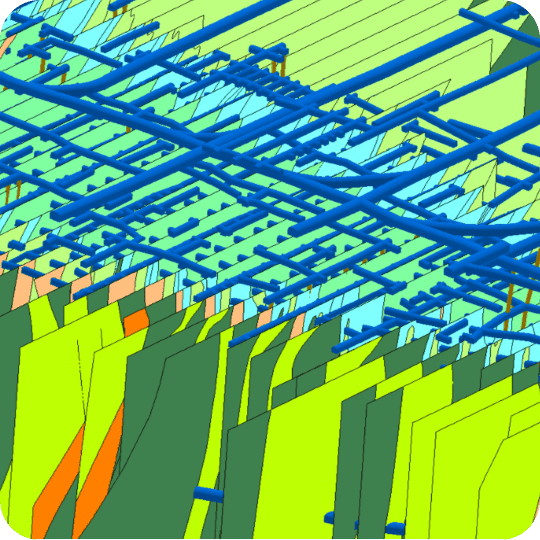

Используйте блочные модели в рабочем процессе проектирования для количественной оценки подземных выработок. Блочная модель обеспечивает пространственное представление и количественные расчёты для любого проектного объёма. Рассчитывайте тоннаж, содержания и разубоживание для очистных камер и подготовительных выработок, оптимизируйте планировку на основе реальной геологической структуры, повышайте точность производственных прогнозов и оценки запасов.
Расчёт материалов крепления

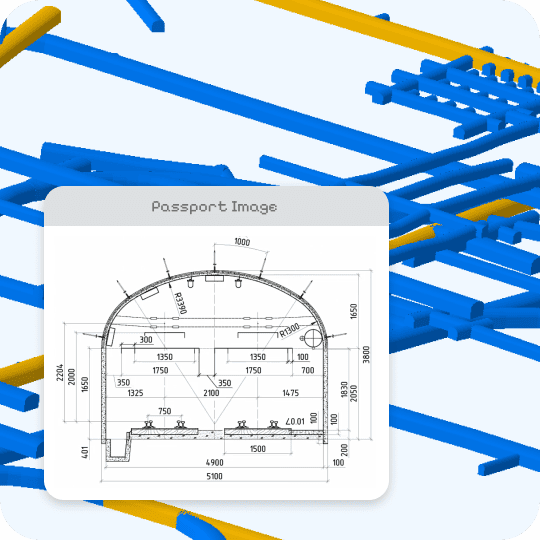

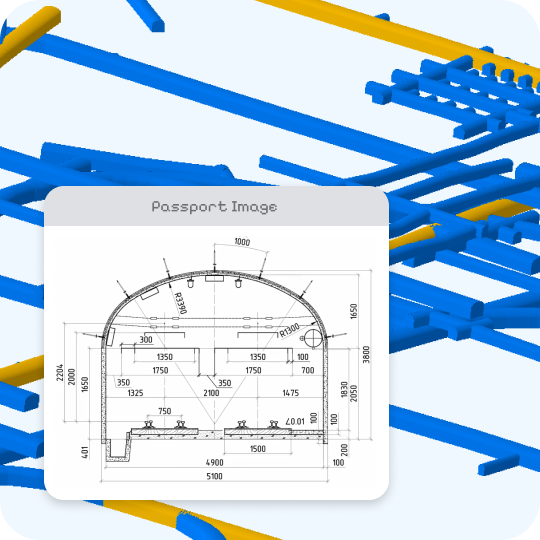

Рассчитывайте потребность в креплении для горных выработок и формируйте паспорта крепления с параметрами сечения, типами материалов и спецификациями монтажа. Объёмы рассчитываются по длине выработки, правилам шага установки и полноте крепления и могут включать анкеры, сетку, торкретбетон, металлические арки и другие элементы крепи для планирования закупок.
Построение сечений для планирования

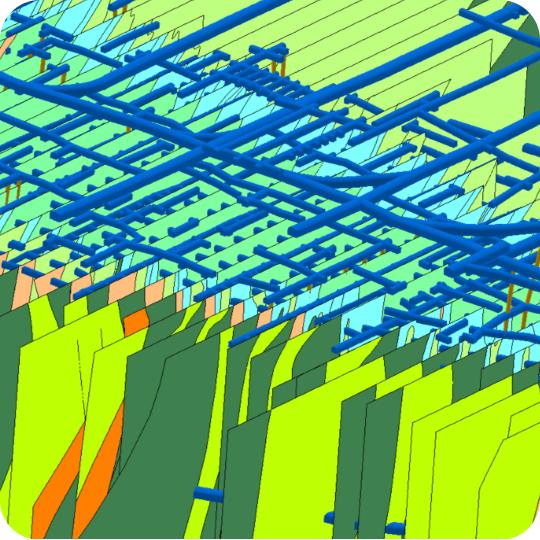

Стройте поперечные сечения через выработки, рудные тела и геологические структуры. Визуализируйте геометрию шахты в 2D-сечениях для анализа и планирования последовательности отработки. Совмещайте подготовительные выработки, очистные камеры, геологические контакты и содержания блочной модели в одном сечении и экспортируйте для оперативной коммуникации и технической документации.
Оцифровка архивных планов
Конвертируйте бумажные чертежи, сканы и архивные схемы в 3D-объекты. Трассируйте исторические документы для создания каркасов и тел в текущей системе координат и вводите архивные данные в действующие проектные процессы.
Отчёты и экспорт результатов

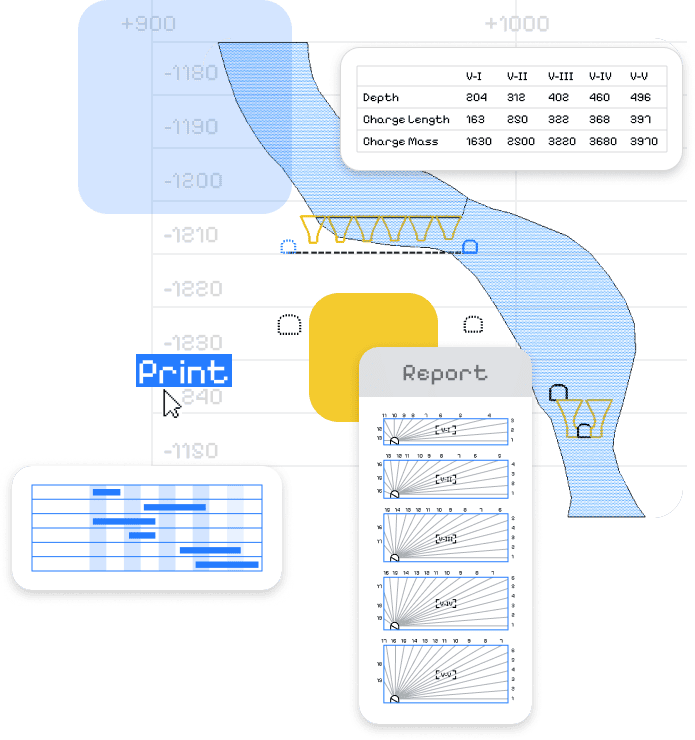

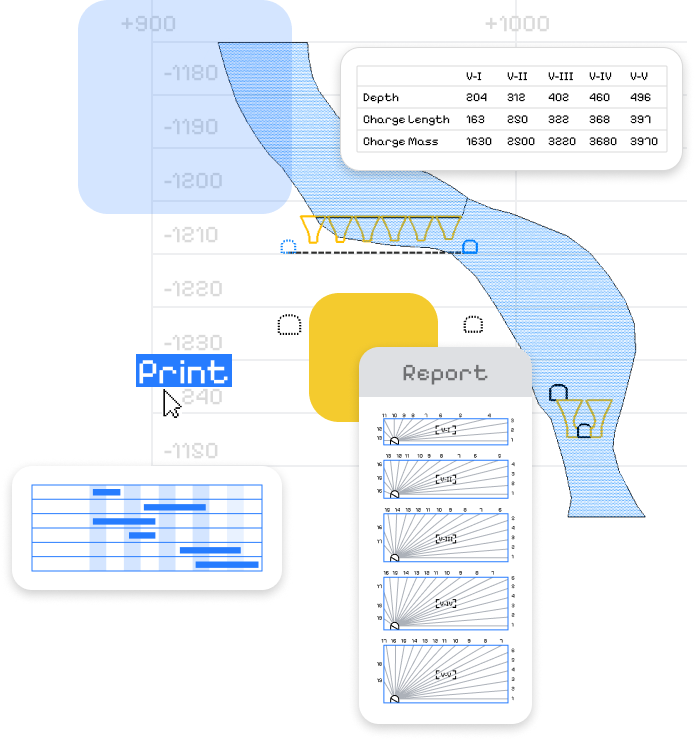

Формируйте технические отчёты с объёмами, тоннажами и количеством материалов. Экспортируйте планы, сечения и 3D-виды в CSV, PDF или DXF для включения в документацию и презентации. Передавайте результаты проектным группам в стандартных форматах, чтобы участники могли работать с планами, базами данных или интерактивными 3D-моделями без полных лицензий на ПО.
Мы предлагаем горный консалтинг!
K-MINE сочетает глубокий инженерный опыт с передовыми программными возможностями, помогая горнодобывающим компаниям повышать операционную эффективность и рентабельность.
Часто задаваемые вопросы
ПО для проектирования подземной шахты создаёт 3D-модели тоннелей, уклонов, стволов и очистных камер и поддерживает планирование подготовительных работ. Оно позволяет строить связные сети и оценивать проекты с использованием геологических данных.
Система формирует связные сети выработок с использованием опорных точек, например положения стволов. Геометрические и технологические ограничения обеспечивают соответствие проектов требованиям оборудования и внутренним стандартам.
Да. Параметрическое проектирование уклонов обеспечивает контроль уклона, кривизны и трассировки с динамическим пересчётом при изменении параметров.
Блочные модели используются в проектных процессах для расчёта тоннажа, содержаний и разубоживания для очистных камер и подготовительных выработок на основе геологических атрибутов.
Можно рассчитать объёмы анкеров, сетки, торкретбетона, металлических арок и других элементов крепи, а также сформировать паспорта крепления с ведомостями материалов для закупок.
Запросить демонстрацию
Узнайте, как этот модуль поможет оптимизировать горные работы.
