El Rol de Estabilidad de Taludes en Minería

La estabilidad de taludes es una preocupación fundamental en la minería a cielo abierto, ya que afecta no solo la integridad física de la mina, sino también la seguridad, productividad y viabilidad financiera de toda la operación. Se refiere a la capacidad de las paredes del tajo, bancos y la configuración general de los taludes para mantener su integridad estructural a lo largo del tiempo, bajo diversos esfuerzos geológicos y operativos. Mantener taludes estables no es simplemente un requisito técnico, sino un factor crítico que impacta directamente en la continuidad operacional y la gestión de riesgos.

La importancia de la estabilidad de taludes no puede ser subestimada. Las minas a cielo abierto son entornos inherentemente dinámicos donde la excavación continua altera la distribución de esfuerzos dentro de la masa rocosa circundante. Taludes diseñados de manera deficiente pueden derivar en fallas catastróficas, eventos que en algunos casos han detenido las operaciones por meses, dañado costosos equipos y, trágicamente, causado lesiones o fatalidades. Estas fallas también conllevan amplias consecuencias financieras, desde costos de remediación hasta responsabilidades legales y daños reputacionales.

El Equilibrio: Seguridad vs. Rentabilidad

La estabilidad de taludes no es un cálculo único, sino un desafío continuo de ingeniería que evoluciona a lo largo de la vida útil de la mina. Conforme el tajo se profundiza, los campos de esfuerzo cambian, las condiciones de agua subterránea evolucionan y características geológicas anteriormente menores pueden convertirse en riesgos significativos. Cada etapa del desarrollo del tajo requiere una reevaluación del diseño de los taludes para asegurar que permanezcan dentro de márgenes de seguridad aceptables. Esta evaluación continua es esencial para minimizar riesgos operacionales mientras se optimiza el diseño general de la mina para una eficiencia económica.

Un desafío clave en la minería a cielo abierto es encontrar el equilibrio entre maximizar las dimensiones del tajo—reduciendo así las relaciones estéril-mineral y mejorando los retornos económicos—y mantener ángulos de talud que sean estables a largo plazo. Taludes más empinados permiten menor remoción de material estéril y un acceso más eficiente al mineral, pero inherentemente aumentan el riesgo de fallas. Por el contrario, taludes excesivamente conservadores pueden reducir riesgos, pero al costo de dejar cantidades significativas de material valioso sin explotar. Esta compensación está en el centro del diseño de taludes y requiere análisis sofisticados y toma de decisiones cuidadosa.

Complejidad del Análisis de Estabilidad de Taludes

A la complejidad del análisis se suma la amplia gama de factores que influyen en la estabilidad de taludes. Las estructuras geológicas, incluyendo fallas, diaclasas, planos de estratificación y zonas de cizalla, desempeñan un papel crítico. Las condiciones hidrogeológicas, tales como la presencia de aguas subterráneas y las presiones intersticiales, pueden reducir drásticamente la resistencia del talud. Factores dinámicos externos como la actividad sísmica, las vibraciones inducidas por voladuras e incluso eventos climáticos extremos complican aún más el análisis. Cada una de estas variables debe ser evaluada cuidadosamente para generar diseños confiables de taludes.

Los enfoques tradicionales para la estabilidad de taludes dependían en gran medida de métodos empíricos y criterio ingenieril. Aunque estos métodos continúan siendo valiosos para evaluaciones preliminares, las operaciones mineras modernas requieren herramientas analíticas más precisas y robustas. Esta necesidad ha impulsado el desarrollo y la adopción de técnicas computacionales avanzadas capaces de simular con exactitud condiciones geológicas complejas y predecir el comportamiento de los taludes bajo diversos escenarios.

Capacidades Integrales con las Herramientas de K-MINE

Las herramientas de K-MINE para estabilidad de taludes están diseñadas para abordar tanto problemas rutinarios como altamente complejos. El software proporciona una interfaz intuitiva para configurar modelos, definir propiedades de materiales y especificar condiciones de contorno. Los usuarios pueden fácilmente crear secciones transversales para el análisis, asignar parámetros geotécnicos y seleccionar el método de análisis más adecuado. Las herramientas de visualización permiten la interpretación en tiempo real de resultados, incluyendo distribuciones del factor de seguridad (FoS), patrones de deformación y campos de esfuerzo.

Una de las ventajas clave del enfoque de K-MINE es la integración perfecta de datos geológicos, geotécnicos e hidrogeológicos. Los ingenieros pueden importar datos directamente desde modelos de bloques, sondajes e interpretaciones geológicas. Esta integración asegura que los análisis de estabilidad se basen en la información más precisa y actualizada disponible. Además, la capacidad para ejecutar rápidamente múltiples escenarios permite a los ingenieros evaluar diversas opciones de diseño, valorar niveles de riesgo y optimizar las geometrías de taludes tanto para seguridad como para rendimiento económico.

Próximos Pasos: Un Enfoque Paso a Paso

En este artículo, profundizaremos en la aplicación práctica del análisis de estabilidad de taludes utilizando K-MINE. Examinaremos cómo diferentes métodos—evaluaciones empíricas, Equilibrio Límite y Modelado por Elementos Finitos—pueden aplicarse eficazmente según la complejidad del proyecto. A través de esta guía paso a paso, los profesionales de la minería obtendrán un entendimiento claro sobre cómo afrontar los desafíos de estabilidad de taludes utilizando las potentes herramientas analíticas de K-MINE.

Enfoques para la Evaluación de Estabilidad de Taludes

Métodos Empíricos – Rápidos, Prácticos, pero Limitados

Los enfoques empíricos son la manera más sencilla de evaluar la estabilidad de taludes y se han utilizado ampliamente desde mediados del siglo XX. Estos métodos surgieron de la necesidad de simplificar evaluaciones geotécnicas complejas mediante observaciones directas en el campo. Sistemas como el Rock Mass Rating (RMR), el Q-System y el Geological Strength Index (GSI) fueron desarrollados por investigadores en mecánica de rocas como Bieniawski y Barton, quienes transformaron datos de campo en sistemas prácticos de clasificación.

Estos métodos son más adecuados en las etapas iniciales del diseño minero o cuando se requieren decisiones rápidas. Son invaluables cuando las investigaciones detalladas del sitio aún están incompletas, pero existe una comprensión preliminar de la masa rocosa. Si el proyecto se encuentra en una etapa conceptual, o si un talud requiere una revisión rápida para determinar si es necesario un análisis más detallado, los métodos empíricos ofrecen una solución sencilla y veloz.

El principio es directo: mediante la evaluación de la calidad de la roca basada en características como el espaciamiento de juntas, meteorización, presencia de aguas subterráneas y propiedades de resistencia, los ingenieros pueden asignar calificaciones numéricas que corresponden a ángulos recomendados de taludes. Una calificación más alta generalmente permite taludes más empinados, mientras que una calificación más baja indica la necesidad de geometrías más planas y seguras.

En K-MINE, el análisis empírico se integra directamente con los modelos geológicos. Los usuarios pueden asignar indicadores de calidad de la masa rocosa dentro de modelos de bloques o secciones transversales, lo que permite una retroalimentación visual inmediata sobre dónde es probable que los taludes sean más o menos estables. No obstante, la simplicidad de este enfoque presenta limitaciones—no considera geometrías detalladas, flujo de aguas subterráneas o características estructurales como fallas o zonas de cizalla. En consecuencia, los métodos empíricos deben considerarse como un primer paso dentro de un flujo de trabajo integral de estabilidad de taludes, no como una respuesta definitiva.

Método de Equilibrio Límite (LEM) – El Estándar en Ingeniería

El Método de Equilibrio Límite ha sido el pilar del análisis de estabilidad de taludes durante más de setenta años. Originalmente desarrollado mediante el trabajo de Karl Fellenius en la década de 1930 y posteriormente refinado por investigadores como Bishop, Janbu, Morgenstern y Price, el método LEM formalizó el equilibrio de fuerzas que actúan sobre superficies potenciales de falla dentro de un marco matemáticamente riguroso.

El método LEM es ampliamente considerado como el enfoque estándar para analizar la estabilidad de taludes en minas a cielo abierto. Es más eficaz cuando se trata de condiciones relativamente simples a moderadamente complejas: masas rocosas homogéneas, geología estratificada pero predecible, y mecanismos de falla dominados por deslizamientos en lugar de deformación progresiva.

La fortaleza de este método reside en su clara interpretación mecánica. Asume una superficie de deslizamiento potencial—ya sea circular o no circular—y evalúa si las fuerzas resistentes (cohesión, fricción y fuerzas entre dovelas) son suficientes para contrarrestar las fuerzas impulsoras como la gravedad, presión de agua y cargas externas. El resultado es el Factor de Seguridad (FoS), un indicador simple pero poderoso de estabilidad.

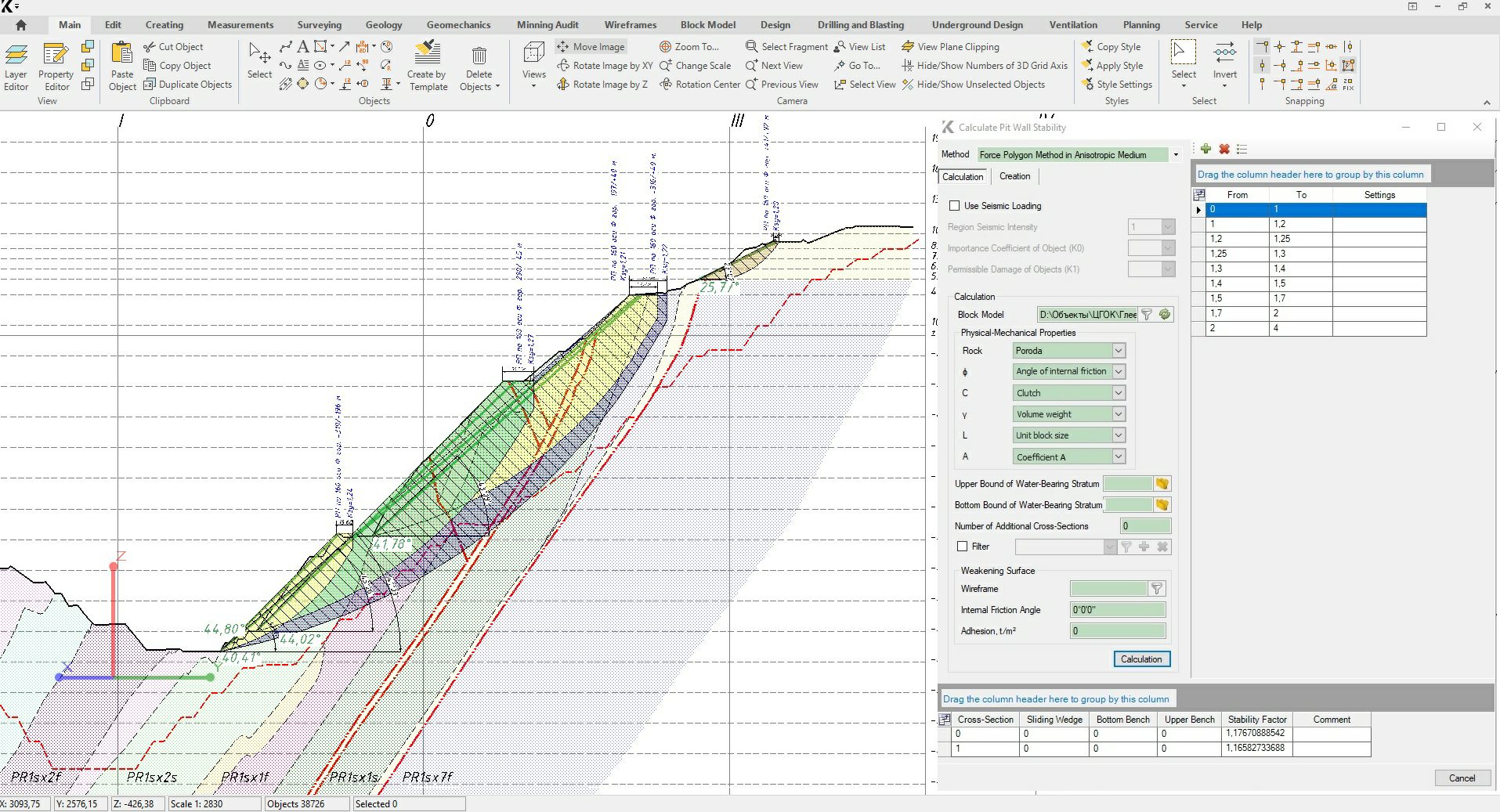

En K-MINE, configurar un análisis con LEM es intuitivo. Los ingenieros comienzan construyendo secciones transversales a través de las partes críticas del tajo. Luego se asignan propiedades de la masa rocosa, condiciones del agua subterránea y cualquier fuerza externa relevante. El software busca automáticamente la superficie de deslizamiento más crítica, calcula el FoS y visualiza tanto la geometría de la falla potencial como la distribución de factores de seguridad a lo largo del talud.

Lo que hace que el método LEM sea tan ampliamente adoptado es el equilibrio entre eficiencia computacional y precisión ingenieril para escenarios mineros típicos. Sin embargo, el método LEM conlleva ciertas suposiciones: considera la masa rocosa como rígido-plástica, ignora la redistribución interna de esfuerzos después de una falla parcial y no puede modelar fácilmente fallas progresivas o dúctiles. En taludes influenciados por estructuras complejas, zonas profundas de debilidad o materiales anisotrópicos, las limitaciones del método LEM se hacen más evidentes, señalando la necesidad de técnicas de modelado más avanzadas.

Método de Elementos Finitos (FEM) – Modelado Avanzado para Problemas Complejos

El Método de Elementos Finitos (FEM) es una de las herramientas más poderosas y versátiles en la ingeniería geotécnica. Desarrollado originalmente en la década de 1950 para análisis estructural, el método FEM rápidamente se volvió indispensable en mecánica de rocas y estudios de estabilidad de taludes, ofreciendo capacidades mucho más allá de métodos tradicionales como el Equilibrio Límite.

La fortaleza principal del FEM radica en su capacidad para simular cómo se desarrollan los esfuerzos, deformaciones y desplazamientos en toda la masa rocosa sin asumir una superficie de falla predefinida. En lugar de enfocarse en un plano potencial de deslizamiento, el método FEM modela el comportamiento esfuerzo-deformación de los materiales bajo diversas cargas y condiciones de borde, permitiendo que los mecanismos de falla emerjan naturalmente del análisis.

Este enfoque se vuelve esencial al tratar con taludes caracterizados por geología compleja, anisotropía, múltiples fallas que se intersectan o efectos significativos del agua subterránea. Es particularmente útil para evaluar paredes profundas de tajos, taludes altos y diseños finales de pared, donde las consecuencias de una falla son críticas.

En K-MINE, el usuario primero crea una sección geológica con polígonos y define las condiciones de borde mediante polilíneas. Luego, se asignan propiedades de roca tales como parámetros elásticos, criterios de resistencia (Mohr-Coulomb o Hoek-Brown) y tamaño de malla para cada unidad geológica. Se establecen condiciones de borde restringiendo el movimiento a lo largo de ejes especificados, tras lo cual se genera la malla de elementos finitos. Una vez completada la configuración, el sistema calcula el estado esfuerzo-deformación y el factor de seguridad mediante el método de reducción de resistencia, generando como resultados detallados gráficos de contorno y campos de desplazamiento.

Los resultados brindan una visión integral del comportamiento del talud, incluyendo la distribución de esfuerzos, áreas de deformación plástica, vectores de desplazamiento y el desarrollo progresivo de la falla. Esto permite a los ingenieros mineros entender no solo si un talud es estable, sino también cómo se comporta bajo condiciones operativas cambiantes.

El análisis FEM en K-MINE es la herramienta preferida cuando se requiere una evaluación precisa de deformaciones, redistribución de esfuerzos y progresión de fallas. Ofrece una flexibilidad y profundidad incomparables para taludes donde los modelos simplificados son inadecuados.

Estabilidad de Paredes Heterogéneas – FEM Adaptado a Estructuras Geológicas Complejas

Aunque el análisis FEM general en K-MINE está diseñado para modelado geotécnico versátil, la tarea “Calcular Estabilidad de Paredes Heterogéneas” es una implementación especializada del enfoque FEM, optimizada específicamente para evaluar taludes compuestos por materiales geológicamente diversos.

Esta herramienta fue desarrollada para abordar escenarios donde el análisis tradicional de estabilidad de taludes se vuelve ineficaz debido a la presencia de condiciones geológicas altamente heterogéneas —incluyendo masas rocosas estratificadas, litologías variables, zonas de debilidad y características estructurales complejas.

A diferencia de la tarea FEM clásica, que es altamente flexible y de propósito general, “Calcular Estabilidad de Paredes Heterogéneas” agiliza específicamente el proceso de modelado para problemas de estabilidad de taludes con complejidad geológica. Permite a los ingenieros definir rápidamente taludes con múltiples unidades geológicas, asignar propiedades mecánicas variables y simular cómo cada capa o dominio estructural se comporta bajo cargas operacionales.

El flujo de trabajo implica seleccionar la geometría del talud, definir modelos de material para cada unidad litológica, establecer condiciones del agua subterránea y aplicar restricciones de contorno. Luego, el sistema genera automáticamente una malla de elementos finitos adaptada a la estructura heterogénea y ejecuta el análisis de estabilidad.

Los resultados son similares al FEM general —incluyendo la distribución de esfuerzos, campos de desplazamiento e identificación de zonas de falla plástica— pero el proceso está optimizado para manejar más eficientemente paredes geológicamente estratificadas o segmentadas.

“Calcular Estabilidad de Paredes Heterogéneas” es especialmente valiosa al analizar paredes de tajos donde la estratigrafía desempeña un papel dominante en el control de mecanismos de falla. Destaca en situaciones donde la interacción entre capas fuertes y débiles genera patrones de deformación complejos que los modelos simplificados no pueden capturar.

Al ofrecer un flujo de trabajo más guiado y eficiente para taludes heterogéneos, esta herramienta complementa el análisis FEM general. Permite a los ingenieros mineros enfocarse específicamente en los desafíos planteados por la geología estratificada sin comprometer la profundidad y precisión de la simulación.

Reflexiones Finales sobre la Selección del Método

Cada método—empírico, LEM y FEM—cumple un rol diferenciado en el análisis de estabilidad de taludes. Los métodos empíricos ofrecen rapidez y simplicidad para decisiones tempranas; el método LEM proporciona resultados confiables y prácticos para configuraciones típicas de taludes; mientras que el método FEM aporta el análisis profundo requerido para los escenarios más complejos y de alto riesgo. Lo crucial es saber cuándo aplicar cada método. El conjunto integrado de herramientas de K-MINE permite a los ingenieros navegar eficientemente este proceso de toma de decisiones, asegurando que los diseños de taludes no solo sean seguros, sino también optimizados económicamente.
