Роль Устойчивости Бортов в Горных Работах

Устойчивость бортов карьера является фундаментальным вопросом открытых горных работ, оказывающим влияние не только на физическую целостность рудника, но и на безопасность, производительность и экономическую целесообразность всего предприятия. Она подразумевает способность бортов карьера, уступов и общей конфигурации бортов сохранять структурную прочность с течением времени в условиях различных геологических и эксплуатационных нагрузок. Поддержание устойчивости бортов — это не просто техническое требование, а критически важный фактор, напрямую влияющий на непрерывность производственного процесса и управление рисками.

Значение устойчивости бортов трудно переоценить. Открытые горные работы представляют собой динамичную среду, где непрерывная выемка породы изменяет распределение напряжений в окружающем массиве. Плохо спроектированные борта могут привести к катастрофическим обрушениям — такие события в ряде случаев останавливали работу карьера на месяцы, повреждали дорогостоящее оборудование и, к сожалению, становились причиной травм или гибели людей. Эти аварии также влекут за собой значительные финансовые последствия, от затрат на восстановительные работы до юридических обязательств и ущерба репутации.

Баланс безопасности и прибыльности

Устойчивость бортов — это не разовый расчёт, а постоянная инженерная задача, актуальность которой сохраняется на протяжении всего срока эксплуатации карьера. По мере углубления карьера меняются поля напряжений, условия залегания грунтовых вод, а ранее незначительные геологические особенности могут стать источником серьёзного риска. Каждый этап развития карьера требует пересмотра проектных решений по бортам с целью обеспечения соблюдения допустимых норм безопасности. Такой непрерывный анализ необходим для минимизации эксплуатационных рисков и оптимизации общего проектного решения карьера с точки зрения экономической эффективности.

Ключевая задача при открытой разработке месторождений заключается в поиске баланса между максимизацией размеров карьера — что позволяет снизить коэффициент вскрыши и повысить экономическую эффективность — и поддержанием углов бортов, обеспечивающих долгосрочную устойчивость. Более крутые борты сокращают объёмы удаляемых пород и облегчают доступ к руде, но при этом неизбежно повышают риск обрушений. С другой стороны, излишне пологие борты могут снизить риски, но ценой того, что значительная часть ценных запасов останется недобытой. Этот компромисс является центральным вопросом проектирования бортов и требует проведения сложного анализа и принятия взвешенных решений.

Сложности анализа устойчивости бортов

Дополнительную сложность создаёт широкий спектр факторов, влияющих на устойчивость бортов. Ключевую роль играют геологические структуры, включая разломы, трещины, слоистость и зоны сдвигов. Гидрогеологические условия, такие как наличие подземных вод и поровое давление, могут существенно снижать прочность бортов. Внешние динамические факторы, включая сейсмическую активность, вибрации от взрывных работ и экстремальные погодные явления, дополнительно усложняют анализ. Каждый из этих факторов должен быть тщательно оценён для разработки надёжных проектов бортов.

Традиционные подходы к анализу устойчивости бортов в значительной степени опирались на эмпирические методы и инженерный опыт. Хотя эти методы по-прежнему полезны для предварительных оценок, современные горнодобывающие предприятия требуют более точных и надёжных инструментов анализа. Эта потребность способствовала разработке и внедрению передовых вычислительных методов, которые позволяют точно моделировать сложные геологические условия и прогнозировать поведение бортов при различных сценариях.

Комплексные возможности инструментов K-MINE

Инструменты K-MINE для анализа устойчивости бортов предназначены как для решения стандартных задач, так и для анализа сложных ситуаций. Программное обеспечение предлагает интуитивно понятный интерфейс для создания моделей, определения свойств материалов и задания граничных условий. Пользователи могут легко создавать поперечные сечения для анализа, задавать геотехнические параметры и выбирать подходящий метод расчёта. Инструменты визуализации обеспечивают интерпретацию результатов в режиме реального времени, включая распределение коэффициента устойчивости (FoS), картины деформаций и напряжений.

Одним из ключевых преимуществ подхода K-MINE является бесшовная интеграция геологических, геотехнических и гидрогеологических данных. Инженеры могут напрямую импортировать данные из блочных моделей, буровых скважин и геологических интерпретаций. Такая интеграция обеспечивает выполнение анализа устойчивости на основе наиболее точной и актуальной информации. Кроме того, возможность быстрого моделирования нескольких сценариев позволяет инженерам проверять различные проектные решения, оценивать уровни риска и оптимизировать геометрию бортов, обеспечивая одновременно безопасность и экономическую эффективность.

Что дальше: пошаговый подход

В этой статье мы подробно рассмотрим практическое применение анализа устойчивости бортов с использованием K-MINE. Мы покажем, как эффективно применять различные методы — эмпирические оценки, расчёты по предельному равновесию и метод конечных элементов — в зависимости от сложности проекта. Благодаря этому пошаговому руководству специалисты горнодобывающей отрасли получат чёткое понимание того, как решать задачи устойчивости бортов с помощью мощных аналитических инструментов K-MINE.

Подходы к оценке устойчивости бортов

Эмпирические методы – быстро, практично, но ограниченно

Эмпирические подходы являются наиболее простым способом оценки устойчивости бортов и широко применяются с середины XX века. Эти методы возникли из необходимости упростить сложные геотехнические оценки на основе прямых полевых наблюдений. Системы, такие как Rock Mass Rating (RMR), Q-System и Geological Strength Index (GSI), были разработаны исследователями в области механики горных пород, такими как Бенявски и Бартон, которые преобразовали полевые данные в практичные классификационные системы.

Эти методы наиболее применимы на ранних стадиях проектирования карьера или в ситуациях, когда требуется быстрое принятие решений. Они особенно ценны, если детальные исследования площадки не завершены, но есть предварительное представление о состоянии массива горных пород. Если проект находится на концептуальной стадии или борт требует оперативной проверки для определения необходимости более детального анализа, эмпирические методы обеспечивают быстрое и простое решение.

Принцип прост: оценивая качество породного массива по таким признакам, как расстояние между трещинами, выветривание, наличие подземных вод и прочностные свойства, инженеры могут присвоить числовые рейтинги, соответствующие рекомендуемым углам бортов. Более высокий рейтинг обычно допускает более крутые борты, тогда как низкий рейтинг свидетельствует о необходимости более пологих и безопасных форм.

В K-MINE эмпирический анализ напрямую интегрирован с геологическими моделями. Пользователи могут назначать показатели качества породного массива в блочных моделях или поперечных разрезах, получая мгновенную визуальную обратную связь о том, где борты могут быть более или менее устойчивыми. Однако простота этого подхода имеет свои ограничения — он не учитывает детальную геометрию, движение подземных вод или такие структурные элементы, как разломы и зоны сдвига. В результате эмпирические методы лучше всего рассматривать как первый шаг в комплексной работе по оценке устойчивости бортов, а не как окончательный ответ.

Метод предельного равновесия (LEM) – инженерный стандарт

Метод предельного равновесия является основой анализа устойчивости бортов уже более семидесяти лет. Первоначально разработанный в работах Карла Феллениуса в 1930-х годах и позже усовершенствованный такими исследователями, как Бишоп, Янбу, Моргенштерн и Прайс, метод LEM представил баланс сил, действующих на потенциальные поверхности разрушения, в виде математически строгой схемы.

LEM широко признан стандартным подходом для анализа устойчивости бортов в карьерах. Он наиболее эффективен при относительно простых и умеренно сложных условиях: однородных массивах пород, слоистой, но предсказуемой геологии, а также механизмах разрушения, обусловленных в основном сдвигом, а не прогрессирующей деформацией.

Сила этого метода заключается в его ясной механической интерпретации. Он предполагает наличие потенциальной поверхности скольжения — круговой или некруговой — и оценивает, достаточны ли сопротивляющиеся силы (сцепление, трение и межблоковые усилия) для противодействия движущим силам, таким как гравитация, давление воды и внешние нагрузки. В результате получается коэффициент запаса устойчивости (FoS) — простой, но мощный показатель стабильности.

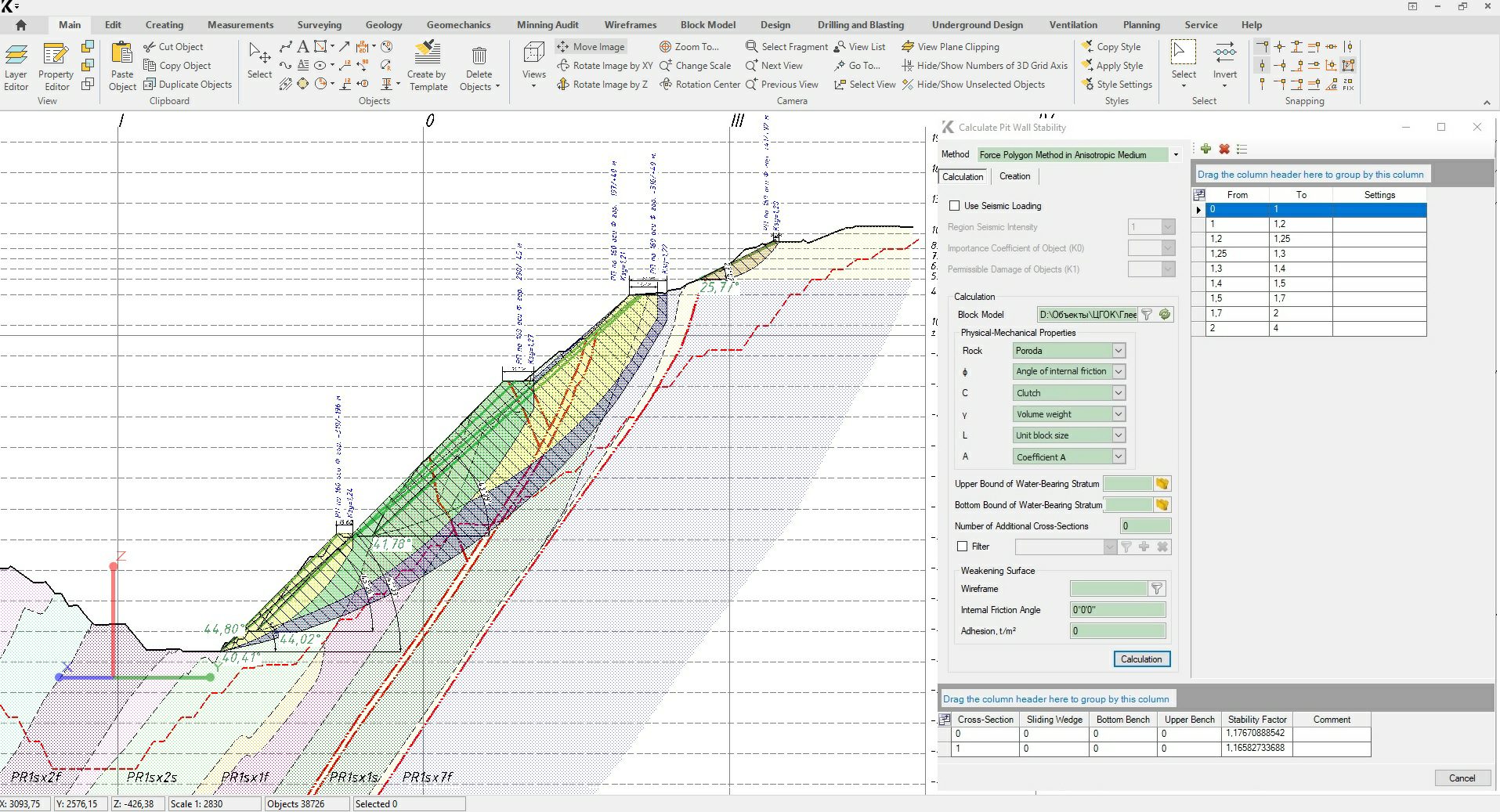

В K-MINE настройка анализа методом LEM интуитивно понятна. Инженеры начинают с построения поперечных разрезов через критические участки карьера. Затем задаются свойства породного массива, условия подземных вод и любые значимые внешние силы. Программное обеспечение автоматически ищет наиболее критическую поверхность скольжения, рассчитывает FoS и визуализирует как геометрию потенциального разрушения, так и распределение коэффициентов запаса устойчивости по борту.

Что делает метод предельного равновесия столь широко распространённым — это баланс между вычислительной эффективностью и инженерной точностью при типичных сценариях горнодобывающих работ. Однако LEM базируется на ряде допущений: породный массив рассматривается как жёстко-пластичный, игнорируется внутреннее перераспределение напряжений после частичного разрушения, и метод не способен легко моделировать прогрессирующие или вязкие разрушения. В бортах, осложнённых наличием сложных структур, глубоко залегающих зон ослабления или анизотропных материалов, ограничения LEM становятся более заметными, указывая на необходимость применения более совершенных методов моделирования.

Метод конечных элементов (FEM) – передовое моделирование сложных задач

Метод конечных элементов (FEM) является одним из самых мощных и универсальных инструментов в геотехническом проектировании. Первоначально разработанный в 1950-х годах для структурного анализа, FEM быстро стал незаменим в механике горных пород и при исследованиях устойчивости бортов, предлагая возможности, выходящие далеко за рамки традиционных методов, таких как метод предельного равновесия.

Основным преимуществом FEM является его способность моделировать развитие напряжений, деформаций и перемещений по всему объёму породного массива без необходимости задавать предварительно определённую поверхность разрушения. Вместо концентрации на потенциальной поверхности скольжения, FEM моделирует напряжённо-деформированное поведение материалов при различных нагрузках и граничных условиях, позволяя механизмам разрушения естественным образом проявляться в процессе анализа.

Такой подход становится необходимым при работе с бортами, характеризующимися сложной геологией, анизотропией, множественными пересекающимися разломами или значительным влиянием подземных вод. Он особенно полезен при оценке глубоких стенок карьеров, высоких бортов и проектировании окончательных контуров карьера, где последствия обрушения могут быть критическими.

В K-MINE пользователь сначала создаёт геологическое сечение с помощью полигонов и задаёт граничные условия полилиниями. Затем для каждого геологического блока назначаются параметры породы, такие как упругие характеристики, критерии прочности (Мора-Кулона или Хука-Брауна) и размер сетки. Устанавливаются граничные условия, ограничивающие перемещения по заданным осям, после чего формируется конечно-элементная сетка. После завершения настройки система рассчитывает напряжённо-деформированное состояние и коэффициент запаса устойчивости методом редукции прочностных характеристик, выдавая подробные контурные карты и поля перемещений в качестве результатов.

Результаты обеспечивают всестороннее понимание поведения борта, включая распределение напряжений, области пластических деформаций, векторы перемещений и развитие прогрессирующего разрушения. Это позволяет горным инженерам понять не только то, устойчив ли борт, но и то, как он ведёт себя при изменяющихся эксплуатационных условиях.

FEM-анализ в K-MINE является оптимальным инструментом, когда необходима точная оценка деформаций, перераспределения напряжений и прогрессирования разрушения. Он предоставляет непревзойдённую гибкость и глубину анализа для бортов, где упрощённые модели оказываются недостаточными.

Устойчивость неоднородных бортов – FEM, адаптированный под сложные геологические структуры

Хотя общий FEM-анализ в K-MINE предназначен для широкого круга геотехнических задач, инструмент «Расчёт устойчивости неоднородных бортов» представляет собой специализированную реализацию метода конечных элементов, специально оптимизированную для оценки бортов, состоящих из геологически неоднородных материалов.

Данный инструмент был разработан для решения задач, где традиционный анализ устойчивости бортов становится недостаточно эффективным из-за наличия сильно неоднородных геологических условий, включая слоистые горные массивы, изменчивые литологические разности, зоны ослабления и сложные структурные особенности.

В отличие от классической задачи FEM, отличающейся высокой гибкостью и универсальностью, инструмент «Расчёт устойчивости неоднородных бортов» оптимизирует процесс моделирования специально под задачи оценки устойчивости бортов со сложной геологией. Он позволяет инженерам быстро определять геометрию борта с несколькими геологическими блоками, задавать разные механические свойства и моделировать поведение каждого слоя или структурного домена под воздействием эксплуатационных нагрузок.

Рабочий процесс включает выбор геометрии борта, назначение моделей материала для каждой литологической единицы, задание гидрогеологических условий и применение граничных ограничений. Затем система автоматически формирует конечно-элементную сетку, адаптированную под неоднородную структуру, и запускает анализ устойчивости.

Результаты аналогичны общему FEM-анализу — распределение напряжений, поля перемещений и выявление зон пластического разрушения — но сам процесс оптимизирован для более эффективной обработки геологически слоистых или сегментированных бортов.

Инструмент «Расчёт устойчивости неоднородных бортов» особенно ценен при анализе бортов карьера, где стратиграфия играет ключевую роль в механизмах разрушения. Он незаменим в ситуациях, когда взаимодействие прочных и слабых слоёв приводит к сложным схемам деформаций, которые невозможно описать простыми моделями.

Предлагая более направленный и эффективный рабочий процесс для неоднородных бортов, этот инструмент дополняет общий FEM-анализ. Он позволяет горным инженерам сфокусироваться именно на сложностях, обусловленных слоистой геологией, не снижая глубины и точности моделирования.

Заключительные соображения по выбору метода

Каждый из методов — эмпирический, метод предельного равновесия (LEM) и метод конечных элементов (FEM) — играет особую роль в анализе устойчивости бортов. Эмпирические методы обеспечивают быстроту и простоту на ранних стадиях принятия решений; LEM даёт надёжные и практические результаты для стандартных конфигураций бортов; FEM предоставляет глубокое понимание поведения бортов в наиболее сложных и высокорискованных ситуациях. Важнейшим аспектом является умение определить, когда применять тот или иной метод. Комплекс инструментов K-MINE позволяет инженерам эффективно решать эту задачу, гарантируя, что проектирование бортов будет не только безопасным, но и экономически оптимизированным.
